A bérleti képernyő használati jellemzői meghatározzák, hogy a "szép megjelenés, könnyű és hordozható telepítés, stabil és megbízható minőség" tulajdonságokkal kell rendelkeznie, különös tekintettel a telepítési problémára, hosszú távú és ismételt használat előtt állnak. A másik az innováció , tekintettel a bérleti piac új keresletére, hogy legyen egyedi innováció.

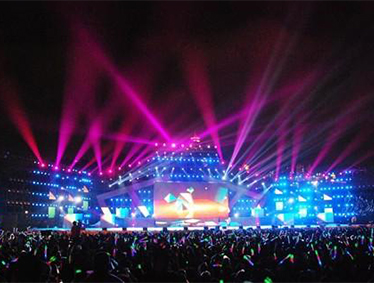

Az elmúlt években, legyen szó akár tévésorozatokról, akár tényleges színházi előadásokról, a színpadi hatás sokféleségének és differenciáltságának tükrözése érdekében a színpadon nagyszámú LED-képernyőt használnak. Annak érdekében, hogy jobban megértsük a színpadi tervezés LED-kijelzővel (az iparban általában bérleti képernyőként ismert), a következőkben részletesen ismerteti a LED-kölcsönző képernyő vonatkozó ismereteit.

Színpadi kialakítás LED kijelzővel

A különféle show-koreográfiák LED-kijelzője (az iparban általában bérleti képernyőként ismert) és a hagyományos rögzített telepítésű LED-kijelző (az iparban általában mérnöki képernyő) nagy különbségeket mutat a szerkezet és a rendszer összetétele szempontjából. A koreográfia LED-kijelzője elsősorban a különböző színpadi tervezési követelményeknek felel meg:

1) Több bemutató doboz kerül elhelyezésre a színpadi tervezés követelményeinek megfelelő megjelenítési területen. Jelenleg a doboz közös megjelenítési területe 512 mm × 512 mm, 576 mm × 576 mm és 1 000 mm × 500 mm.

2) A telepítés és a szétszerelés megkönnyítése érdekében a kijelződoboznak könnyűnek és kicsinek kell lennie; A kijelző minőségének és az öltési pontosság biztosítása érdekében a kijelződoboznak elég nagy szilárdságúnak kell lennie a kijelző pixeltávolságának folyamatos csökkenésével. Ezért , a piacon hasznos, magnézium-titán ötvözetből vagy szénszálas anyagból készült kijelződoboz-szerkezet, de a legmegfelelőbb vagy alumínium doboz, vasdoboz fokozatosan megszűnik.

3) A varrás pontosságának és a dobozok közötti szétszerelés hatékonyságának javítása érdekében a dobozok között általában gyorsrögzítő eszközök vannak, és még sok gyártó is elhelyez elhelyezési mechanizmust a dobozok között.

4) A gyakori szétszerelés és összeszerelés során az ütközés által károsodott LED-es fénykibocsátó egység védelme érdekében a gyártók általában maszk nevű védőelemet telepítenek a LED-t kibocsátó egység elé.

5) A magas megbízhatósági követelmények, például a TV-közvetítés kielégítése érdekében a tartalomforrás jelének és az ellenőrző jelátviteli rendszernek legalább kétszeres redundanciával kell rendelkeznie. A magas megbízhatósági követelmények érdekében egyes gyártók karbantartás előtti vagy gyors cserealkatrészeket is kialakítottak .

Fénykibocsátó egység (LED lámpa)

A LED kijelző egy LED mátrixból álló kijelző. Mivel az asztali paszta lámpa színkonzisztenciája jó, a látószög nagy, és a színkeverési hatás is nagyon jó, jelenleg szinte 100% -os LED kijelző a színpadi tervezéshez elfogadja az asztali paszta három az egyben folyamatát. Ezért ez a cikk csak a felületi lámpa kapcsolódó jellemzőit írja le, amely főként forgácsból, konzolból, ólomból, héjból és töltőragasztóból áll. A piac 6 mil (1mil = 0.001in = 0.00254cm), 7mil, 8mil, 9mil, 10mil, 12mil, 14mi stb. áram egységnyi chipterületen; Éppen ellenkezőleg, minél nagyobb a chip mérete, annál kisebb az egységnyi chip-területre eső hajtási áram. Amint azonban a chip mérete változik, annak hőállósága is változik, így a chip mérete és a szükséges arány között a vezetési áram nem lineáris ugyanazon lum feltételezése mellett Az asztali lámpa nagy fényerejének, nagy konzisztenciájának és nagy stabilitásának biztosítása érdekében a forgácsanyag kiválasztása nagyon fontos munka lesz, például a hazai chipek egyik legjobb kombinációja a tajvani kristályvörös LED + a Hangzhou kék és a zöld VEZETTE.

A konzol szerkezete általában PCB szerkezetre és vas konzolra, réz konzolra, réz ötvözet konzolra stb. Oszlik, a konzol felületének kétféle ónozási és ezüstözési folyamata van, a jelenlegi népszerű piac a vas konzol és a réz konzol, a ónozás vagy ezüstezés megjelenése. A különböző stentek időjárásállósága eltérő. Az ipar csúcskategóriás termékei inkább rézstentet használnak. A konzolt a lehető legnagyobb mértékben importált vörösrézből és importált PPA-anyagokból kell készíteni, hogy biztosítsák a termék hőelvezetését és stabilitását.

Hasonlóképpen, az ólmoknak vas, réz, ötvözet, aranyhuzal és egyéb lehetőségek is vannak, a hazai Heraeus 99,99% -os aranyhuzal az egyik megfelelőbb termék. A kijelző asztali paszta lámpában használt töltő ragasztó nagy részét Japánból importálják. Minden chipcsomagoló vállalat beállítja az egyedi képletarányt a termék jellemzői szerint annak érdekében, hogy az asztali paszta lámpa jó hőállósággal, alacsony fénytöréssel és stressz-alkalmazkodóképességgel bírjon.

A kijelző kontrasztjának javítása és a színpadi fény visszaverődésének csökkentése érdekében a fekete testfény fogalmát bevezették az óra paszta lámpájának csomagolásába. A készülék a teljesen fekete színű testcsomagolást alkalmazza, hogy jobban javítsa a kijelző kontrasztját. A készülék kolloid felületét ködfelülettel tervezték, hogy hatékonyan csökkentse a fényvisszaverő interferenciát, és lágyabbá és fényesebbé tegye a képernyőt. A fekete testlámpa használata azonban nagymértékben csökkenti ugyanazon hajtóáram fényerejét, így az azonos fényerőigényű LED-kijelző megnöveli a gyártás költségeit.

A kijelző vízszintes látószögének javítása és a kijelző bal és jobb oldali parallaxisának korrigálása érdekében az asztali paszta lámpák csomagolásgyártói az "egy" karakterjelek forgács elrendezését is elfogadták a korai "termék" helyettesítésére. karakterjelek elrendezése.

Figyelnie kell ugyanarra a kijelzőre, a lámpa beragadásához használt táblázatoknak ugyanazt a tételt kell használniuk, miután tesztelték a kiválasztott fényt, mert ez ugyanazt a darab ostya partíciót, azonos méretű chipet, ugyanazon meghajtó áramban használja A különbség a látható fény hullámhosszától eltér, az egyenetlen (ostya) és az ugyanabban az ernyõrúd-lámpadarabban használt táblák által támasztott általános követelmények miatt a különbözõ hullámhosszúságnak + / - 5 nm-en belül kell lennie. sor. Ugyanezen okból a képernyők különböző kötegeit elvben nem szabad keverni és összekapcsolni.

LED modul

A LED kijelző modul koncepciója a tömegtermelés eredménye. Valójában ez már egy LED mátrix egység. Számos modul képezi a kijelző dobozának felületét. Alsó héjból (szerkezet), NYÁK-kártyából és maszkból áll. A NYÁK lap egyenletesen van elosztva LED felületi paszta lámpával, meghajtó IC-vel, dekódoló IC-vel, jel- és áramellátási csatlakozókkal és egyéb elektronikus alkatrészekkel.

Felülről nézve a modul alsó héja csak a NYÁK-kártya tartószerkezete. Valójában a saját pontossága, szilárdsága és hőelvezetési teljesítménye döntő fontosságú a kijelző teste szempontjából. Míg a legtöbb modul műanyagból készül, néhány csúcskategóriás termék alumíniumból készül. A modul kisebb fizikai mérete előnyös lesz maga a modul alsó héjának megmunkálási pontossága és szilárdsága, ugyanakkor csökkenti a gyártás hatékonyságát.

A kijelzőmodul teherbírása nagy, és a biztonsági követelmények is magasak, ezért a NYÁK anyaga általában FR4 és 94V0 lemez. És mivel a LED sík kijelző termék, ezért a NYÁK vetemedési fokának magas követelményei vannak, így a 1 szintes lemez általános használata. A késztermék vastagsága 1,6 mm vagy 2,0 mm, hogy biztosítsa a kijelzőmodul NYÁK síkosságát. Ezenkívül a PCB áramkörök tervezésénél teljes mértékben figyelembe kell venni a hőeloszlást a hatás csökkentése érdekében hőmérséklete a fénykibocsátó csövön. Az áramköri áramellátó réteg és az alapréteg egyenletes huzalozása, hogy a hőeloszlás egyenletes legyen, kerülje az asztalon lévő fényfoltok jelensége által okozott hő miatt.

Annak érdekében, hogy a termékek megfeleljenek az elektromágneses összeférhetőség követelményeinek, a NYÁK-kábelezésnek és a fedélzeti alkatrészek csomagolásának pontos tervezésre és kiválasztásra van szükségük. A NYÁK-rendszer tervezésében szűrőt használnak a vezetett interferencia ellenőrzésére. Adjon meg egy ésszerű leválasztó kondenzátort a fedélzeti meghajtó IC megbízhatóan működik, és csökkenti az áramellátás magas frekvenciájú zaját, ezáltal csökkentve az EMI-t. A vezeték induktivitásának és más parazita paramétereknek a hatása miatt az áramellátás és az áramellátás vezetőjének reakciósebessége lassú, ami a nagysebességű áramkörben az IC meghajtásához szükséges pillanatnyi áramot elégtelen lesz. Az ésszerűen tervezett bypass vagy szétkapcsoló kondenzátorok és az áramellátási rétegben lévő elosztott kondenzátorok gyorsan táplálják az áramot az eszközbe a kondenzátorok energiatárolójának az áramellátás előtti felhasználásával. válasz. A helyes kapacitás-leválasztás a kulcs a közös módú EMI csökkentéséhez. A földtervezés a kulcs az egész kártya EMI-értékének csökkentéséhez. Használjon egypontos földelést , többpontos földelés vagy vegyes földelési mód. A digitális földet, az analóg földet és a zajföldet elválasztják egymástól, és többrétegű lapkialakítást alkalmaznak annak biztosítására, hogy legyen földszintes réteg a közös földimpedancia csökkentése érdekében.

Az olcsó meghajtó IC csak a hajtás LED-jének állandó áramfunkcióját biztosítja (az áramkorlátozó ellenálláson keresztül a gyár után szinte nem lehet beállítani), a LED fényerő-szabályozása pedig a vevő kártya kikapcsolt vezérlőjeléből származik (OE + Data = PWM) , maximális frissítési frekvenciáját a NYÁK-alaplapon elérhető legmagasabb órajel-frekvencia határértéke határozza meg. És a meghajtó IC PWM adaptív impulzusszélesség-modulációs funkciójával az állandó áramerősség-meghajtó funkció mellett statikus árama is finomhangolni a beépített regisztereken keresztül (azaz az áramerősítés beállításával). Ami még különbözik, hogy beállítja a saját chipje belsejében generált PWM jel LED fényerejét, vagyis mindaddig, amíg a fényerő adatai A LED fényerő-szabályozás nagyobb frissítési gyakorisággal érhető el. A PWM adaptív impulzusszélesség-modulációs funkcióval rendelkező IC-k tökéletesen képesek kiváló minőségű kijelző elérésére alacsony áramkörű frekvencián is ncies (például az órajel frekvenciája csak 6MHz, míg a hagyományos IC-k legalább 18MHz-et igényelnek ugyanarra a frissítési gyakoriságra). A NYÁK órajel frekvenciájának csökkentése fontos pozitív jelentőséggel bír az EMI szempontjából.

Az állandó áramú IC-k esetében a chipek és a csapok közötti kimeneti áramhiba nagyon fontos szempont. A legtöbb egyszeres áramú meghajtó IC-t általában integrálják a 8 ~ 24 LED-es lámpák vezetési képességével. A kijelző fényerejének, a NYÁK-alaplap sűrűségének, a frissítési frekvenciaigénynek, az energiafogyasztásnak és a gyártási költségeknek az átfogó figyelembevétele után ezek az állandó áramú meghajtó IC-k gyakran pásztázó állapotban működnek együtt a dekódoló áramkörrel.

LED maszk

A maszk megvédi a LED fénykibocsátó csövet és a NYÁK áramköri kártyát, így a termék a szétszerelés és a kezelés során az ütközéses LED elkerülése érdekében a LED-es lámpa és a NYÁK-kártya károsodásának elkerülése érdekében; Ugyanakkor megszünteti a moduláris vizuális jelenséget is (a felületi textúra szerkezetének beállításával) annak biztosítása érdekében, hogy a kijelzőegység összeszerelése nyilvánvaló fényes és sötét vonalak nélkül legyen; Használható kültéri UV-védelemre is (a fent emelt karimán keresztül).

Mivel a maszk a LED mérőfény előtt helyezkedik el, szerkezete fontos szerepet játszik a teljes kijelző látószögében. Ugyanezen okból a teljes kijelző arca, színkonzisztenciája is nagyon fontos , oly sok gyártó alkalmazott "olajspray" eljárást a képernyő testének megjelenésének növelése érdekében, és a tinta színe is hozzájárul a kijelző kontrasztjának javításához.

Bár a maszk kicsi, gyártása nem könnyű. A maszk anyagának keménységének és puhaságának mérsékeltnek és magasnak kell lennie. Különösen a gyártási tolerancia nagyon nehezen szabályozható a formázás utáni zsugorodás és a környezeti hőmérséklet hatása miatt.

LED HUB

A HUB egy jelátosztó tábla, amely összeköti a LED modult és a vevő kártyát. Az egyszerű módszer a LED-kijelző modul csatlakoztatása NYÁK-alaplapra és sorvezetékre. Mivel a szakadás nyitott ruhájának frekvenciája nagyon magas, ez a kapcsolat gyakran hajlamos a kapcsolat negatív vonatkozásaira, de a tánc gyönyörű képernyőjének fejlesztésével a a képernyőn megjelenő kereslet stabilitása egyre magasabb, ezért most néhány csúcskategóriás termékhez nagy sebességű csatlakozókkal ellátott NYÁK-kártyákat használ, csavaros rögzítési módszert alkalmaz, elkerüli a rezgést a szétszerelés és a szállítás során. A HUB-kártya laza és megjelenítési jelet okoz nem stabil.

A HUB a híd a vezérlőrendszer és a kijelző modul között. Noha a LED-vezérlőrendszer-szolgáltatók általában HUB-termékeket szállítanak, a legtöbb nagyüzemi kijelzőgyártó saját HUB-táblákat tervez. A HUB tervezésénél az EMI kialakítását és stabilitását is teljes mértékben figyelembe kell venni. , az összes jelet és az áramellátást PCB-n keresztül továbbítják, így a termék tömörebb, szebb folyamat, ugyanakkor elkerülhető a vezetési sugárzás által okozott vezetékcsatlakozás. A tartalék redundanciát a jelcsatlakozás is elfogadja, ami javítja a termék stabilitása.

LED kijelző szekrény

A fenti alkatrészek és a doboz összeszerelésével megvalósul a kijelződoboz. A teljes színpadi képernyő összetétele ennek a doboznak egy részéből áll.
